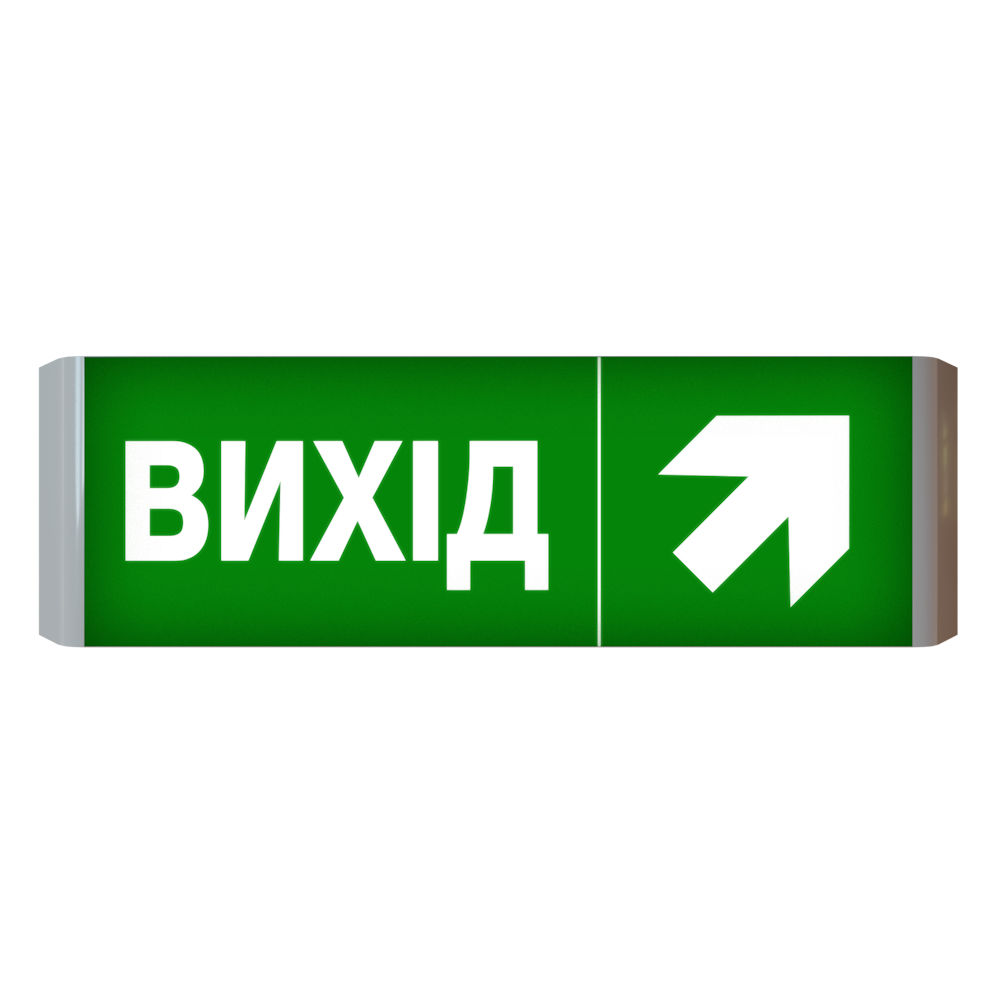

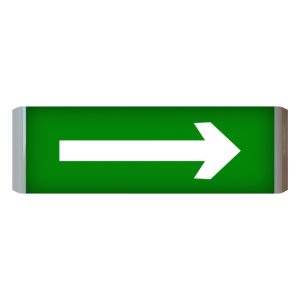

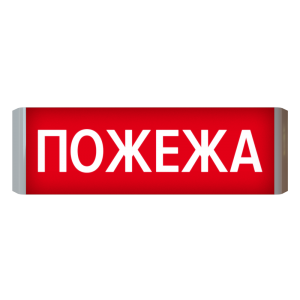

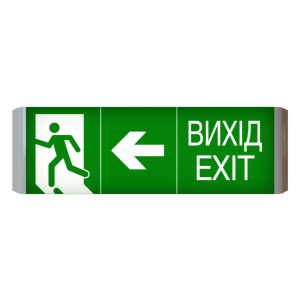

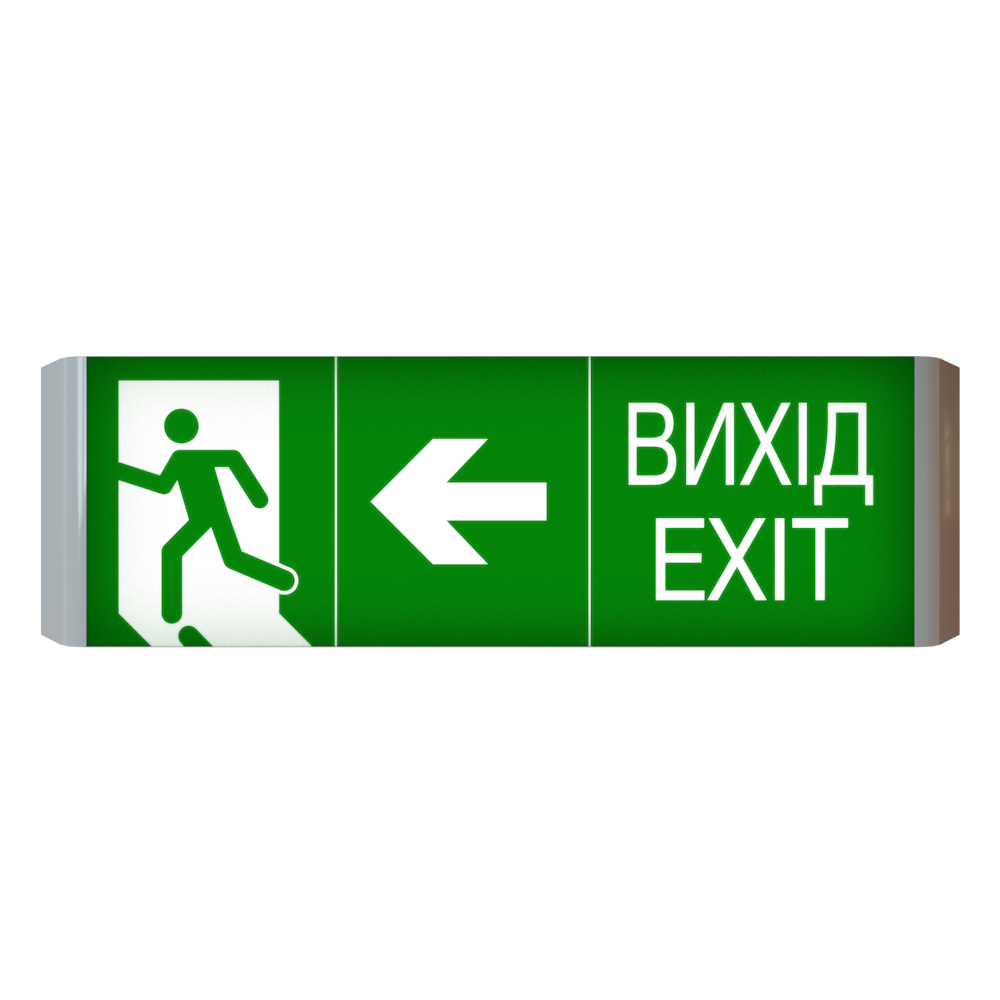

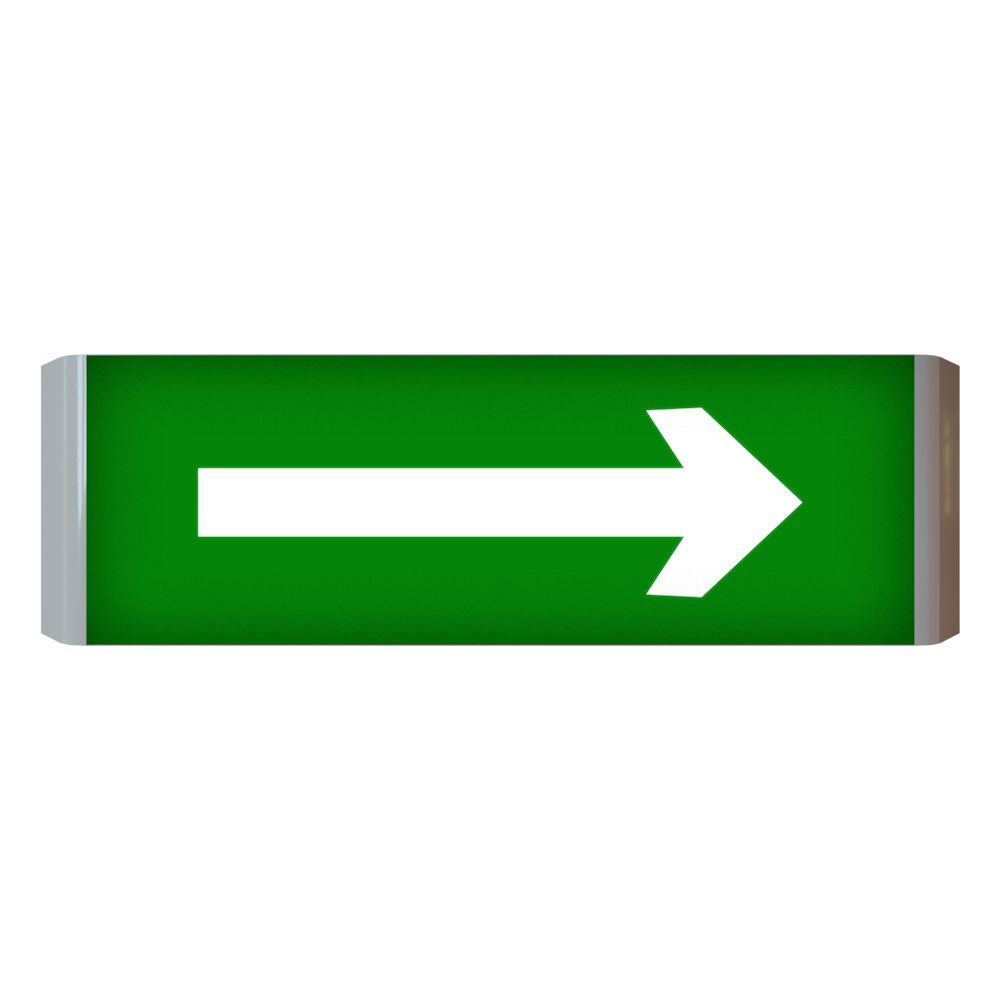

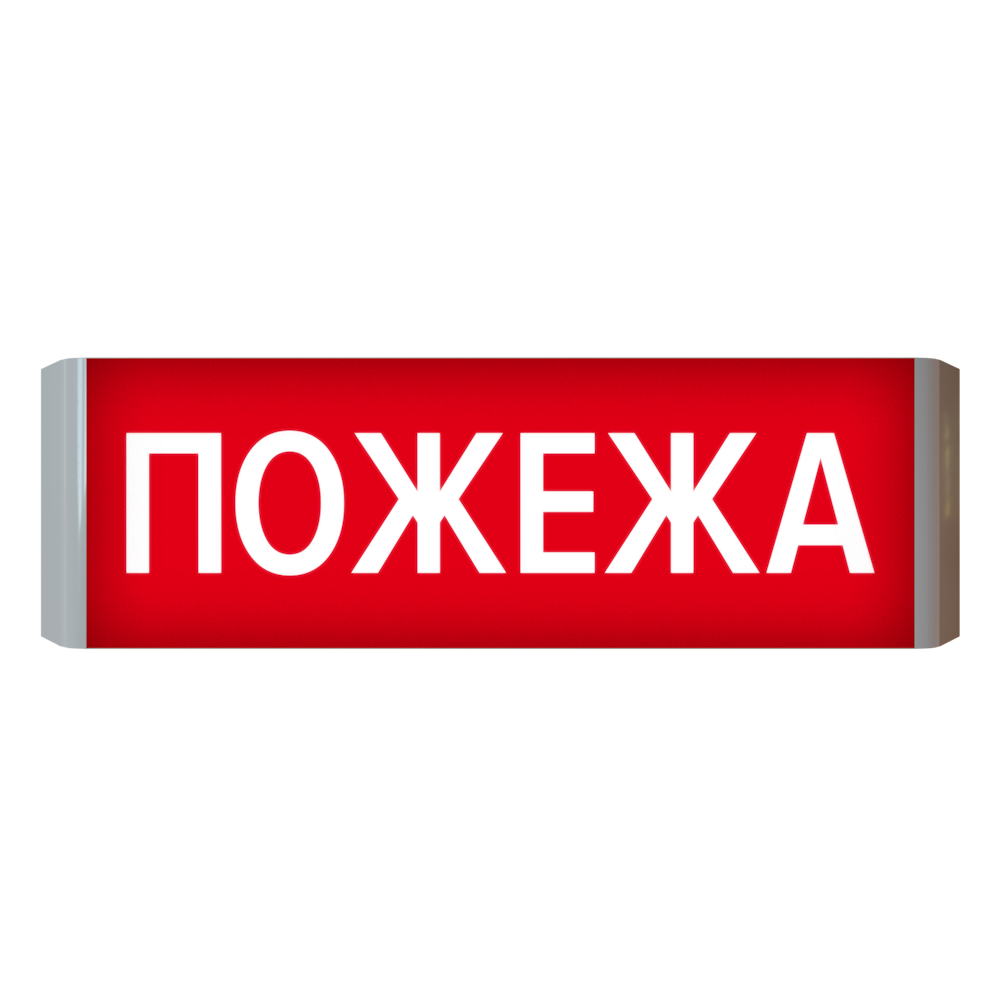

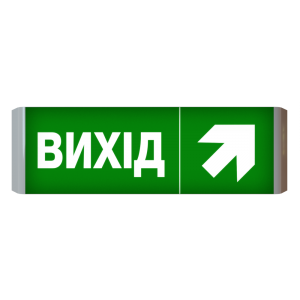

Указатель световой путей эвакуации серии «Люкс»

Указатель световой путей эвакуации серии «Люкс» предназначенны для обозначения эвакуационных выходов в системах оповещения и управления эвакуацией людей при пожаре

Регулировка яркости ПС
Экономное энергопотребление
Унифицированное напряжение питания постоянного тока 12/24В для всех типов (звуковые и световые)
Современный дизайн
Безвинтовые контакты для облегчения монтажа
Улучшенный динамик на звуковых ПС
Прямое подключение к ППКП от Артона

Пример варианта исполнения:

Обозначение вариантов исполнения ПC

№ позиции
1
2

3

4

код
ПС
12/24 или 220

01 или 02

от 00 до 22

Тип указателя светового: ПС;

Номинальное напряжение питания 12 В ±10% или 24 В±10%; 220 - номинальное напряжение питания 230 В (±10%), 50 Гц;

01 -отсутствует опция звукового оповещения; 02 – в наличии звукового оповещения;

01, 02, 03, … 22 - код изображения согласно таблице (00 – изображение по требованию заказчика).

Коды изображений на указателях

Варианты исполнения:

Варианты исполнения		ПС-12/24- 01-хх	ПС-12/24- 02-хх	ПС-220- 01-хх	ПС-220- 02-хх
№ п/п	Параметр	Значение параметра
1	Номинальное напряжение питания, В	24 ±10% 12 ±10% постоянный ток*		230 ±10%, переменный ток 50 Гц
2	Диапазон напряжения питания, В	9 – 15 18 – 30		210 - 250
3	Ток потребления*, мА (максимум):
	напряжение питания 24 В (номинальная яркость)	18	28	-
	напряжение питания 24 В (повышенная яркость)	47	57
	напряжение питания 12 В (номинальная яркость)	30	37
	напряжение питания 12 В (повышенная яркость)	63	70
	напряжение питания 230 В	-	-	20
4	Мощность потребления*, Вт (максимум):
	напряжение питания 24 В (номинальная яркость)	0,45	0,70	-
	напряжение питания 24 В (повышенная яркость)	1,2	1,50
	напряжение питания 12 В (номинальная яркость)	0,4	0,45
	напряжение питания 12 В (повышенная яркость)	0,8	0,85
	напряжение питания 230 В	-	-	0,45
5	Средневзвешенный уровень звука на расстоянии 1 м по оси, перпендикулярной лицевой поверхности корпуса, при номинальном питающем напряжении, дБ (не меньше)	-	75	-	75
6	Основная звуковая частота, кГц	4,0±0,2
7	Яркость, при номинальном напряжении, не меньше, Кд/кв.м ‘
	номинальная яркость	2,0		2,0
	повышенная яркость	4,0		2,0
8	Габаритные размеры, мм	350 х 104 х 45
9	Габаритные размеры информационного поля, мм	290 х 100
10	Масса, кг, не більше	0,33
11	Диапазон рабочих температур, ^оС	от минус 10 до 55
12	Степень защиты, которая обеспечивается корпусом	ІР20

*Примечание: По умолчанию приборы настроены на напряжение 24 В и повышенную яркость. При необходимости, при монтаже, уровень яркости и напряжение могут быть изменены с помощью переключателей XS1/XS2 и XS3/XS4, см. рис.1 в паспорте.

Технические характеристики

Минимальная яркость, не менее, Кд/кв.м: 2,0
Габаритные размеры, не больше, мм: 350 х 104 х 45
Габаритные размеры информационного поля, мм: 290 х 100
Масса, кг, не больше: 0,33
Диапазон рабочих температур, С^о: від мінус 10 до 55
Степень защиты, которая обеспечивается корпусом: IP20C
