Реализация различных функций с помощью баз:
| База |
Количество контактов |
Наличие ВУОС |
Наличие реле |
Контакты реле |
Подключение |
| Б01 |
4 |
- |
- |
- |
2-проводное |
| Б1 |
6 |
+ |
- |
- |
2-проводное |
| Б2 |
7 |
- |
1 |
НЗ |
4-проводное |
| Б3 |
7 |
- |
1 |
НР |
4-проводное |
| Б4 |
8 |
+ |
1 |
НЗ |
4-проводное |
| Б5 |
8 |
+ |
1 |
НР |
4-проводное |
| Б6* |
8 |
- |
2 |
НЗ, НР |
4-проводное |
| Б7* |
8 |
- |
2 |
НР, НР |
4-проводное |
| Б8* |
9 |
+ |
2 |
НЗ, НР |
4-проводное |
| Б9* |
9 |
+ |
2 |
НР, НР |
4-проводное |
*оконечная база
Технические характеристики
- Диапазон питающих напряжени: 9 - 30 В
- Способ подключения к ППК: двухпроводный ШС
- Сопротивление между контактами "1" и "2", при снятом электронном блоке: не более 200 кОм
- Сопротивление между контактами "1" и "2", при установленном электронном блоке: не более 2 Ом
|
|

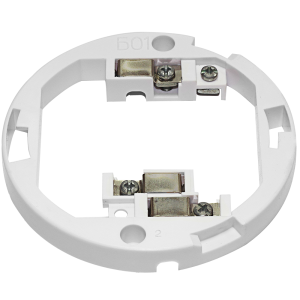

Схемы подключений для База Б01 (0,24 Mb)
Презентация (5,61 Mb)
СПД-3.10
