Трехрежимные пожарные извещатели
|
Едва ли не у каждого российского микроконтроллерного дымового пожарного извещателя сегодня в паспорте или в декларативном письме производителя присутствует фраза о том, что в изделии реализован "новый алгоритм компенсации запыленности, повышающий помехозащищенность и позволяющий исключить ложные срабатывания" или запись о том, что извещатель соответствует требованиям приложения Р свода правил СП 5.13130 [1]. В предыдущем номере журнала [2] обсуждались вопросы:
Но остались другие проблемы, которые необходимо обсудить:
ПРЕДЕЛЬНАЯ КОМПЕНСАЦИЯ ДРЕЙФА Учитывая тот факт, что в ГОСТ Р 53325 [3] как в его действующей редакции, так и в редакции 2012 года, вводимой с 01.01.2014, ничего не говорится про компенсацию дрейфа чувствительности дымового оптико-электронного пожарного извещателя, обратимся к европейским нормативным документам, например EN 54-7 [4], в котором проблеме компенсации дрейфа чувствительности в уделяется внимание в п. 4.8 и в приложении L. Компенсация эта не может проходить как угодно долго и в широких пределах изменения величины обрабатываемого сигнала. Поэтому действует ограничение по п. 4.8 b), в котором указано требование, чтобы для всех скоростей изменения, значение порога чувствительности увеличивалось не более чем в 1,6 раза по сравнению с начальным уровнем формирования сигнала тревоги при отсутствии компенсации. Однако и в европейском стандарте нет указаний на то, что необходимо делать ПИ, если он в процессе проведения компенсации достиг значения, величина которого ограничена стандартом. Нет рекомендаций и в другом европейском стандарте ISO/DIS 7240-7.2 [5]. В проблеме компенсации дрейфа чувствительности оба этих европейских стандарта эквивалентны. Вполне очевиден технический результат, если процесс роста поступающего с оптико-электронного сенсора сигнала не прекратится, а компенсация будет завершена – такой ПИ в ближайшем будущем передаст на ППКП ложный сигнал пожарной тревоги. А сам извещатель требует проведения технического обслуживания. Не исследованным остается вопрос: должен ли извещатель после проведения технического обслуживания, когда он обнаружит возврат сигнала в начальное, или близкое к начальному, состояние, автоматически, с течение определенного времени вернуться в состояние дежурного режима работы? Или же такой извещатель после проведения технического обслуживания должен быть перепрограммирован? Разные производители в этом случае поступают по разному, но очевидной становится необходимость индикации на самом извещателе предаварийного состояния. А также желательной становится возможность передачи с такого извещателя на ППКП извещания о необходимости проведения для него технического обслуживания, т.е. передачи сообщения о неисправности извещателя. ИНДИКАЦИЯ НА ИЗВЕЩАТЕЛЕ Рекомендуемое приложение Р к своду правил СП5.13130 призывает "выдавать информацию о запыленности", но как это должно быть осуществлено остается нераскрытым. Казалось бы, правильней, с научно-технической точки зрения, надо было бы в документе такого уровня не применять сленги, а говорить про индикацию на извещателе достижения им значения предельной компенсации дрейфа чувствительности. Или все таки разработчики свода правил имели ввиду способность извещателя не только индицировать состояние о неисправности на самом извещателе, но и передавать на ППКП информацию про такое состояние извещателя? В этом случае надо было бы говорить про индикацию на извещателе достижения им значения предельной компенсации дрейфа чувствительности и формировании соответствующего сигнала, который ППКП воспринял бы как неисправность ПИ. Если ПИ проводит диагностику своей работы, в состоянии выявить и индицировать неисправное состояние, то это уже неплохо. Конечно, важным условием идентификации состояния ПИ является количество индикаторов и цвет их свечения. По ГОСТ Р МЭК 60073 [6] предупреждающий сигнал о неисправности должен быть желтого цвета свечения. А это означает, что на трехрежимном извещателе должна быть индикация разного цвета свечения: красного цвета и желтого. Желательно, чтобы и индикаторов было два. Так как возможна ситуация, что после достижения значения предельной компенсации, если не будет проведено техническое обслуживание, то извещатель имеет полное право перейти в состояние пожарной тревоги, но сигнализация о том, что этот извещатель длительное время находился в состоянии "Неисправность" должно остаться на самом извещателе. При свечении на извещателе двух индикаторов - красного и желтого, будет сразу понятна причина, по которой это изделие перешло в состояние пожарной тревоги. Такую индикацию имеют, например, сертифицированные в России мультисенсорные двухточечные и двухрежимные оптико-электронные дымовые извещатели с компенсацией дрейфа (рис. 1). Индикация состояний этих изделий соответствует требованиям стандарта, а сами извещатели существенно не меняют своей чувствительности в процессе компенсации дрейфа. В паспорте [7] так описана индикация на изделии: "4.8 Состояния сенсоров индицируются с помощью двух встроенных оптических индикаторов: красного и желтого цвета свечения. Извещатель может индицировать следующие состояния:
Способ поочередной индикации состояний каналов предусматривает различные комбинации приведенных состояний, но приоритетной всегда будет индикация пожара".

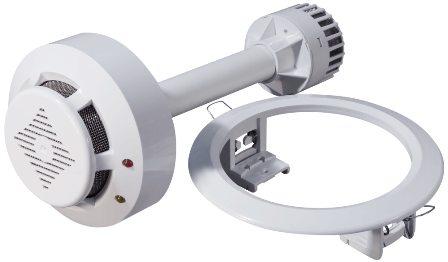

Рис. 1 НЕИСПРАВНОСТЬ ИЗВЕЩАТЕЛЯ Рассмотренный выше извещатель вполне можно отнести к оборудованию производящему анализ физических характеристик факторов пожара и динамики их изменения и выдающего информацию о своем техническом состоянии при достижении значения предельной запыленности. Но выдает он эту информацию с помощью индикации самого извещателя. На ППКП информация о неисправности извещателя не поступает. А это означает, что такое изделие не соответствует определению, приведенному в пункте 3.1.18 ДСТУ EN54-1 [8]: "3.1.18 Многорежимный извещатель (multi-state detector)- извещатель, который на своем выходе имеет одно из более чем двух устойчивых состояний, соответствующих дежурному режиму, режиму пожарной тревоги и каких-либо других режимов". Извещатель ИП-2.1 с такой разнообразной индикацией, отображающей разнообразные состояния, не является даже трехрежимным извещателем, так как на его выходе формируется только два устойчивых состояния. Но тот факт, что трехрежимные извещатели существуют, не требует отдельных подтверждений – извещаетели имеющие три режима работы имеются в ГОСТ Р 53325. К трехрежимным ИП однозначно относятся линейные дымовые извещатели (ИПДЛ). Именно эти изделия по указанному стандарту обязаны формировать и передавать на ППКП сигнал НЕИСПРАВНОСТЬ не только при нарушении электрической связи между компонентами (п. 4.9.1.6), но и при отсутствии оптической связи между излучателем и приемником ИК излучения (п. 4.9.1.10). Кроме того, те ИПДЛ, которые имеют компенсацию загрязнения оптики, должны также формировать сигнал НЕИСПРАВНОСТЬ (п. 4.9.1.8). Но во всем нормативном документе не говорится о том, что ППКП, к которому подключен ИПДЛ, должен различать сигналы НЕИСПРАВНОСТЬ возникшие в шлейфе, и сигналы НЕИСПРАВНОСТЬ, которые сформировал извещатель. Кроме того, в нормативном документе не указано, как должен быть подключен ИПДЛ к ППКП по двум проводам, четырем или вообще по 6-ти, когда по одной паре осуществляется электропитание изделия, по второй паре осуществляется передача сигнала ПОЖАР, а третья пара используется для формирования сигнала НЕИСПРАВНОСТЬ. В той части ГОСТ Р 53325, которая касается точечных пожарных извещателей также отсутствует описание необязательные функций с обязательными техническими требованиями аналогично п. 4.9.1.8 для линейных извещателей. Необходимо отметить, что вполне возможно построение трехрежимного точечного неадресного изещателя, который передаст информацию о своей неисправности только в том случае, когда в системе пожарной сигнализации (СПС) он будет связан с определенным ППКП – фирменным прибором того же производителя, что и этого извещателя. При работе с ППКП других производителей данный извещатель будет обычным двухрежимным извещателем, который сможет представлять информацию о неисправности только индикаторами на своем корпусе. Таким образом, трехрежимность – это свойство извещателя проявляется только в СПС, в которой обеспечивается совместимость извещателя и ППКП. И такие изделия уже производятся. Ошибочность идеологии построения СПС на основе извещателей типа "Один дома" как раз заключалась в том, что свойство трехрежимности позиционировалось только на извещатель, а не на СПС с взаимосогласованными компонентами. Там где инсталляторы применяли ИП212-49 АМ или ИП212-90 с произвольно выбранным ППКП объекты не принимались и дело доходило до судебных процессов [9]. ПРЕДЛОЖЕНИЯ ПО ИЗМЕНЕНИЯМ Все эти проблемы необходимо отобразить в ГОСТ Р 53325 при очередной корректировке этого документа, а для этого необходимо ввести ряд новых пунктов и изменить некоторые пункты (курсивом выделены ныне действующие требования) в уже принятой редакции 2012 года, например: 3.ХХ извещатель пожарный двухрежимный: Автоматический ИП, который выдает на своем выходе сигнал об одном из двух возможных состояний, соответствующих дежурному режиму и режиму пожарной тревоги. 3.ХХ+1 извещатель пожарный многорежимный: Автоматический ИП, который на своем выходе имеет одно из более чем двух устойчивых состояний, соответствующих дежурному режиму, режиму пожарной тревоги и каких-либо других режимов. 4.2.1.3 Электрические характеристики ИП в дежурном и тревожном режимах для двухрежимных ИП и в других режимах для многорежимных ИП (напряжения, токи, эквивалентные сопротивления, наличие стабилизации напряжения или тока и минимально допустимое напряжение питания в режиме выдачи извещений), а также время восстановления дежурного режима после кратковременного снятия напряжения питания, должны быть установлены в технической документации (ТД) на ИП конкретных типов и должны соответствовать электрическим характеристикам шлейфа пожарной сигнализации ППКП, с которым предполагается использовать данные ИП. 4.2.5.1 Двухрежимный ИП или блок обработки двухрежимного ИП должен содержать встроенный оптический индикатор, отображающий различные режимы работы. Тревожный режим работы индикатора при передаче извещения о пожаре (для пороговых ИП) или принятии приемно-контрольным прибором решения о переходе в режим «Пожар» по сигналу от ИП (для аналоговых извещателей) должен быть отличным от дежурного режима. При невозможности установки оптического индикатора в ИП, последний должен обеспечивать возможность подключения выносного устройства индикации или иметь другие средства для местной индикации дежурного и тревожного режимов. Режим «Пожар» должен индицироваться красным цветом. Многорежимные ИП должны иметь как минимум два индикатора различающиеся цветом свечения. Дополнительные режимы работы должны отличаться от режима «Пожар» и дежурного режима. Для идентификации режима «Неисправность» ИП рекомендуется использовать индикатор желтого цвета свечения. 4.7.1.7 ИПДОТ имеющие функцию компенсации дрейфа чувствительности не должны иметь значительного уменьшения чувствительности при медленно развивающихся пожарах. Считается, что ИПДОТ соответствует требованиям данного пункта, если проведенные испытания подтвердят, что время, через которое ИП выдает сигнал пожарной тревоги при любой скорости увеличения удельной оптической плотности дыма R, измеряемой сенсором, не менее чем А/4 в час (где А – начальное некомпенсированное значение порога срабатывания ИП) и не превышает значения 1,6хА/R больше чем на100 с. Диапазон скоростей изменения входного сигнала, подлежащего компенсации, ограниченный так, что во всем диапазоне компенсации не приведет к увеличению значения порога срабатывания ИП относительно начального значения более чем в 1,6 раза. 4.7.1.8 Трехрежимные ИПДОТ, соответствующие требованию п. 4.7.1.7 при достижении предельного значения компенсации дрейфа чувствительности должны формировать на своем выходе сигнал, воспринимаемый ППКП, как сигнал «Неисправность ИП», который не должен препятствовать прохождению сигнала «Пожар» от любого извещателя в той же зоне обнаружения пожара. Владимир Баканов - главный конструктор ЧП "АРТОН" Литература:
|
