Система передачи извещений о пожаре, как объект гармонизации с европейскими стандартами
|
На титульной странице ГОСТ Р 53325-2012 [1] приведены европейские стандарты серий ISO 7240 "Fire detection and alarm systems" и EN 54 "Fire detection and fire alarm systems", отдельные положения которых учтены в этом документе. В тоже время, в редакцию 2012 года был введен новый раздел 9 "Система передачи извещений о пожаре", которого не было в предыдущей версии. Но в известных и доступных частях стандартов ISO 7240 и EN 54 отсутствуют требования, касающиеся непосредственно систем передачи извещений о пожаре. Так в частях 21 указанных документов идет речь только про один из компонентов такой системы, а именно про устройства передачи пожарной тревоги и предупреждения про неисправность. Системы и оборудование передачи тревожных извещений раскрывается в другой серии стандартов – EN 50136. Так как данная серия стандартов даже не упоминается в ГОСТ Р 53325, то остается открытым вопрос: гармонизировался ли раздел 9 вообще с какими-либо европейскими стандартами? Согласно EN 50136-1-1 [2] системы и оборудование передачи тревожных извещений рассматриваются как системы, соответствующие схеме, представленной на рис. 1.

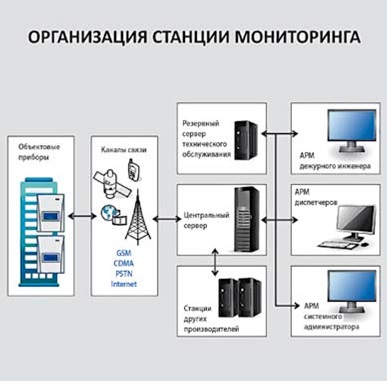

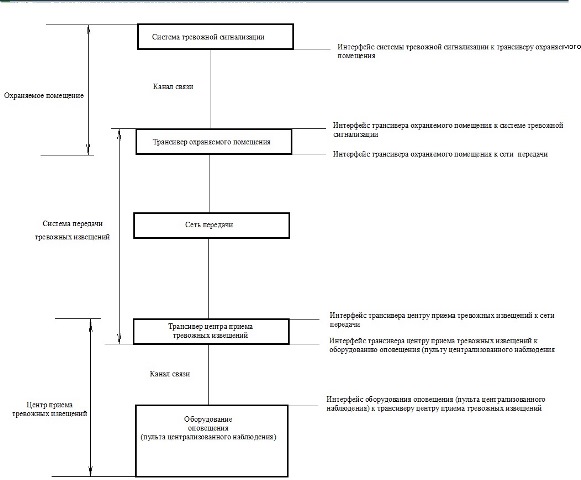

Рис. 1 Стандарт устанавливает общие требования к соединениям, которые обеспечивают связь между системой тревожной сигнализации и центром приема тревожных извещений. Сама серия стандартов EN 50136 может быть применена при передаче всех видов тревог: пожар, проникновение, несанкционированный доступ, общественная тревога и т.п. Кроме этих тревожных сообщений, различные типы систем тревожной сигнализации могут формировать и другие виды сообщений, такие как оповещения о неисправности, о статусе оповещения и т.д. Эти уведомления также отнесены к передаче части тревожного оповещения. Дополнительные требования для специфических систем передачи тревожных извещений приведены в отдельных частях этого стандарта. Это не ограничивает использование любой системы передачи тревожных извещений, которая не соответствует одному из этих частей стандарта, при условии, что она соответствует общим требованиям. Также это не ограничивает использования оборудования передачи тревожных извещений в сфере, не охваченной этим документом. В зависимости от требуемого уровня надежности и функций них особенностей центров приема тревожных сообщений, возможно использование систем различной конфигурации, в том числе использование более одного канала передачи извещений о тревоге между системой тревожной сигнализации и одним или несколькими центрами приема тревожных извещений. Выбор типа системы передачи тревожных извещений, используемой для системы тревожной сигнализации, должно быть определено необходимым уровнем надежности и защиты. Для дублирующей передачи, необходимо обеспечить систему тревожной сигнализации охраняемого помещения возможностью быть соединенной с удаленным центром несколькими формами передачи, например с помощью специально выделенной линии связи и с помощью цифрового коммуникатора, который используют общественную коммутационную телефонную сеть общего пользования. Если использовать общую одноступенчатую сеть передачи, канал передачи тревожных извещений может существовать только в течение периода времени, который установлен для соединения. В системе передачи извещений о пожарной тревоге важным фактором является использование трансиверов (приемо-передатчиков) как в охраняемом помещении, так и в центре приема тревожных извещений. Данный факт подтверждается также техническими требованиями к устройствам передачи пожарной тревоги и предупреждения о неисправности по стандарту EN54-21 [3]. Взаимодействие устройства передачи пожарной тревоги и предупреждения о неисправности с системой пожарной сигнализации осуществляется через прибор приемно-контрольный пожарный (ППКП). Поэтому в назначении этих устройств указано следующее: "5.1 Устройства передачи пожарной тревоги Устройства передачи пожарной тревоги должны обеспечивать: a) принятие сигнала пожарной тревоги с ППКП, b) передачу сигналов предупреждения о неисправности на ППКП, c) принятие сигналов предупреждения о неисправности сети передачи, d) передачу сигнала пожарной тревоги на пункт приема пожарной тревоги" Особо выделю два последних пункта: е) принятие подтверждения о получении сигнала с пункта приема пожарной тревоги, f) передачу подтверждения на ППКП".
Последние два подпункта как раз и подчеркивают необходимость использования трансиверов в качестве устройств передачи пожарной тревоги. Если ППКП обеспечивает автоматическую передачу сигнала пожарной тревоги на устройство передачи пожарной тревоги (необязательная функция с требованиями), то такая передача сигнала должно отображаться с помощью отдельного светоизлучающего индикатора и (или) на алфавитно - цифровом дисплее. Индикация должна храниться до снятия режима пожарной тревоги. Кроме того, такой ППКП должен иметь вход, способный принимать сигналы от устройств передачи пожарной тревоги. В этом случае принятие сигналов должно быть отражено с помощью отдельного светоизлучающего индикатора и (или) на дисплее. Необходимо напомнить, что в европейских стандартах, в EN54-2 [4] в частности ППКП трактуется несколько иначе, чем в ГОСТ Р 53325-2012: "3.2 пожарный приемно-контрольный прибор ( control and indicating equipment ) - Компонент системы пожарной сигнализации, который можно использовать для подачи питания на другие компоненты системы и который: a ) используют: 1) для приема сигналов от подключенных в систему извещателей; 2) для определения соответствия полученных сигналов режиму пожарной тревоги; 3) для индикации любого состояния пожарной тревоги звуковыми и визуальными устройствами; 4) для индикации места опасности; 5) для записи любой информации; b) используют для мониторинга правильного функционирования системы и выдача предупреждения звуковыми и визуальными сигналами про любые неисправности (например, о коротком замыкании, обрыве в линии или неисправности источника питания); c) при необходимости может быть способен к передаче сигнала о пожарной тревоге, например: - на звуковые и световые пожарные оповещатели (см. 3.3); - через устройства передачи сигнала о пожаре (см. 3.5) в организацию по борьбе с пожарами; - через пожарный прибор управления автоматическими устройствами противопожарной защиты (см. 3.7) к автоматическим устройствам пожаротушения". Здесь важно отметить: если ППКП используется с возможностью передачи извещений на пульт централизованного наблюдения, то он обязательно должен соответствовать требованиям пп. е), f) EN54-21. Что касается сетей передачи информации между охраняемым помещением и центром приема тревожных извещений, то серии стандартов EN 50136 имеются три части с требованиями к системе: - часть 1-2. Требования к системам, использующих выделенные каналы связи, для передачи тревожных сообщений; - часть 1-3. Требования к системам с цифровыми коммуникаторами, которые используют коммутируемую телефонную сеть общего пользования; - часть 1-4. Требования к системам с языковыми коммуникаторами, которые используют коммутируемую телефонную сеть общего пользования. А также соответствующие части, содержащие требования к оборудованию, которое используется в этих системах. Четвертая же часть стандарта, а точнее CLC/TS 50136-4 [5], содержит требования к оборудованию оповещения пультов централизованного наблюдения. Стандарт также устанавливает требования, каким образом должны быть защищены извещения принятые трансивером центра приема тревожных извещений. Требования этого стандарта распространяются на все уведомления принятые от системы передачи тревожных извещений используемого в системах пожарной сигнализации и других тревожных системах, например, систем охранной сигнализации, систем оповещения об общественной опасности, систем контроля доступа и систем видеонаблюдения. Для того, чтобы разобраться с техническими требованиями к этому типу оборудования, необходимо сначала ознакомиться хотя бы с некоторыми определениями, приведенными в вышеуказанном стандарте: "3.2.1 тревожные извещения (alarm messages) - уведомления, которые содержат предупреждения про опасность (или потенциальную опасность) для жизни или имущества от одного или более присоединенных систем тревожной сигнализации. 3.2.2 извещения о неисправности (fault messages) - уведомления, которые содержат информацию относительно выявления неисправности в присоединенных системах тревожной сигнализации. 3.2.3 запланированные извещения (expected messages) - уведомления от системы тревожной сигнализации, которые подтверждают факт запланированного события. 3.5 очередь уведомлений (message queue) - определенный порядок в последовательности сообщений, ожидающих обработки оператором. 3.6 журнал очереди (log queue) - перечень уведомлений, ожидающих записи в журнал. 3.8 обработка извещения оператором (message acceptance) - действия оператора на оборудовании индикации, для подтверждения факта обработки уведомления. 3.9 подтверждение извещения (message acknowledgement) - информация, автоматически отправлена в обратную сторону на интерфейс трансивера центра обработки, которая подтверждает правильность получения извещения оборудованием индикации. 3.10 защищеное извещения (secured message) - уведомление, которое не должно быть потеряно (например, извещение, которое может быть восстановлено после потери электропитания). 3.11 средства резервной записи (alternative recording means) - временная запись, обеспечивающая хранение уведомлений и локальной информации, ожидающих записи в журнал". Все извещения должны быть подтверждены оборудованием индикации только после их защиты (например, запись в очередь или в журнал уже защищенных уведомлений). Уведомления не должны обрабатываться, пока они не будут защищены. Время, необходимое для подтверждения уведомления, должно быть указано в документации производителя. В случае, когда обработка прочих тревожных сообщений отсутствует, новые тревожные извещения должны быть представлены в течение 5 с после их подтверждения и ожидать обработки оператором. Запланированные уведомления, которые были приняты оборудованием индикации в рамках заранее запланированного интервала времени, не требуют представления, и должны быть подтверждены и обработаны автоматически оборудованием индикации. Оборудование индикации должно иметь возможность реализации очереди уведомлений. Уведомления должны получаться из очереди в порядке их поступления. Должна быть обеспечена индикация присутствия в очереди уведомлений одного или более уведомлений. Оборудование индикации должно обеспечивать индикацию наличия разнотипных уведомлений в очереди уведомлений не позднее 5 с после их подтверждения. Индикация изменения состояния очереди уведомлений, в результате представления и последующего обработки оператором оповещения, должна состояться не позднее 5 с после обработки уведомления оператором В оборудовании индикации должна быть предусмотрена предупредительная сигнализация. Она может быть интегрирована в любую из частей аппаратуры и / или выполнена как отдельный модуль. Предупредительная сигнализация должна быть активирована в течение 5 с после подтверждения извещения или формирования локальной информации. Емкость очереди уведомлений должна быть указана в документации производителя. При заполнении содержимого памяти уведомлений на 90% должна быть активирована предупредительная сигнализация. Если вся емкость памяти очереди уведомлений заполнена, оборудования индикации не должно больше подтверждать входящих уведомлений. Оборудование должно обеспечивать возможность обработки уведомлений оператором. При обработке извещения оператором (после его представления) предупредительная сигнализация должна прекращаться. Обработанное оператором извещения должно удаляться из очереди сообщений, с последующим представлением следующего уведомления (при наличии). Должны быть предусмотрены средства измерения интервала времени между подтверждением оповещения и обработкой оповещения оператором. Это время должно быть выбрано из значений (может быть выбран пользователем), указанных производителем оборудования. Если выбранный интервал времени превышен, то должна быть активирована предупредительная сигнализация. Все извещения, принятые оборудованием индикации, должны быть записаны в журнал регистрации с датой и временем их подтверждения (с точностью до минуты). Вся информация о неисправности и локальная информация, сгенерированная оборудованием индикации, должна быть записана в журнал регистрации с указанием даты и времени ее генерации (с точностью до минуты). Для организации журнала регистрации, должны использоваться средства способные хранить данные (уведомления и локальную информацию) и в случае полной потери питания (например, распечатанные принтером или хранимые на жестком диске). Оборудование индикации должно иметь средства ограничения доступа к своим функциям. Производитель должен описать средства ограничения доступа и функции, доступные из каждого уровня (например, физические ключи или логические пароли). Доступ к функциям оборудования индикации должен быть разделен как минимум на четыре уровня, как указано ниже: - Уровень доступа 1: специального разрешения не требуется; - Уровень доступа 2: возможно осуществлять операции на оборудовании индикации; - Уровень доступа 3: дает право просмотра или изменения конфигурации оборудования индикации (например, выключение предостерегающей сигнализации или установка входных приоритетов). - Уровень доступа 4: дает право замены аппаратных или программных средств оборудования индикации (например, выполнение модификации производителем). Доступ к 4 - му уровню должен выполняться через уровень 3. Каждый уровень доступа может быть разделен на несколько подуровней, процедуры доступа к каждому из этих подуровней должны быть описаны в документации производителя. Оборудование индикации перед началом работы каждого пользователя должно инициировать процедуру входа на соответствующем уровне доступа и процедуру выхода в конце работы. Описание процедур входа и выхода пользователей, все изменения паролей (если они есть ) должны быть записаны в журнал регистрации. Оборудование должно обеспечивать идентификацию пользователей, и присвоены им имена на 3-ем уровне доступа. Изменение паролей самими пользователями должна быть невозможно. Оборудование индикации должно контролировать линию связи с трансивером центра приема. Средства контроля и типы неисправностей, которые могут быть обнаружены, должны быть описаны в документации производителя (например, короткое замыкание или обрыв электрической цепи). Как минимум, физическое повреждение внутренней линии связи должно быть найдено и распознано. В случае неисправности линии связи с трансивером, информация о ее неисправности должна быть сгенерирована и представлена в течение 90 с. Предостерегающая сигнализация также должна быть сгенерирована в течение 90 с. В случае неисправности линии связи между трансивером и оборудованием индикации, оповещения не должны больше подтверждаться. Электропитание оборудования индикации может быть обеспечено с помощью внутреннего или внешнего источника питания. В любом случае источник электропитания должен состоять из основного и резервного источников питания. В случае неисправности основного источника питания, в течение 90 с должна быть представлена локальная информация о неисправности и активирована предостерегающая сигнализация. Оборудование индикации должно перейти на питание от резервного источника питания, переход с основного на резервный источник питания не должен негативно влиять на работу оборудования индикации. Резервный источник электропитания должно иметь достаточную энергетическую емкость для поддержания работы оборудования индикации как минимум, в течение 30 минут. "3.54 система передачи извещений о пожаре; СПИ: Совокупность совместно действующих технических средств, предназначенных для передачи по каналам связи и приема в пункте централизованного наблюдения или в помещении с персоналом, ведущим круглосуточное дежурство, извещений о пожаре на охраняемом объекте (ах), служебных и контрольно-диагностических извещений, а также (при наличии обратного канала) для передачи и приема команд телеуправления". Из определения следует, что передача тревожных извещений должна осуществляться в одном направлении, без подтверждения факта приема персоналом, ведущим круглосуточное дежурство. И как возможную (необязательную) опцию российский стандарт предусматривает новую функцию системы: передачу команд телеуправления на охраняемый объект. Из определения прибора пультового оконечного следует, что именно он формирует команды телеуправления на охраняемый объект. Видимо делать это он должен в автоматическом режиме без участия персонала. А прибор объектовый оконечный, по своему определению может принимать команды телеуправления (при наличии обратного канала), а может не принимать, ведь чем должны управлять эти команды в определении не сказано. Нет функций выполнения команд телеуправления и у ППКП: "3.47 прибор приемно-контрольный пожарный; ППКП: Техническое средство, предназначенное для приема, обработки и отображения сигналов от пожарных извещателей и иных устройств, взаимодействующих с ППКП, контроля целостности и функционирования линий связи между ППКП и ИП или другими устройствами". Необходимо отметить, что в этом определении нет даже функции формирования сигналов управления для СПИ. Напомню, что в EN 54-2 для ППКП такая функция прописана, как необязательная, но с конкретными техническими требованиями. Из вышесказанного следует вывод: для того, чтобы говорить о какой-либо гармонизации СПИ с европейскими стандартами необходимо строить эту систему с подтверждением приема переданных тревожных извещений, а на титуле российского стандарта приводить еще одну серию европейских нормативов, а именно EN 50136, которая определяет требования к системе и оборудованию передачи тревожных извещений. Владимир БАКАНОВ,
Статья опубликована в журнале "Технологии защиты", №2, 2014, с. 65 Литература:
|
