Схемы подключения дымовых пожарных извещателей (Часть 2)

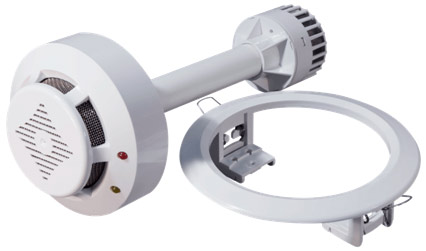

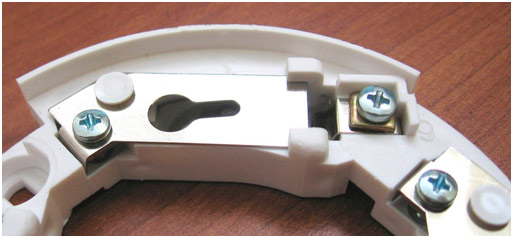

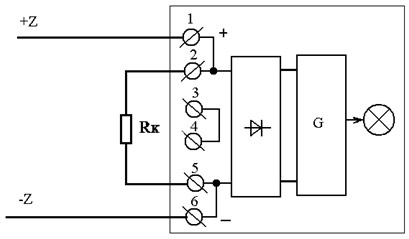

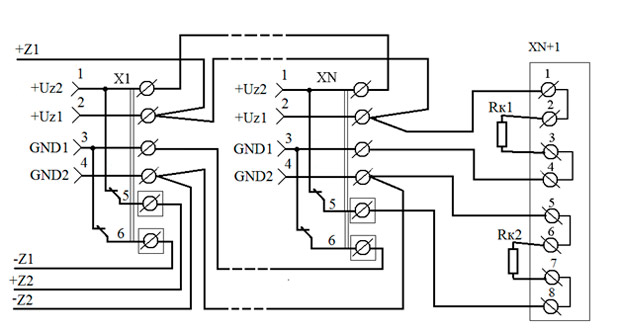

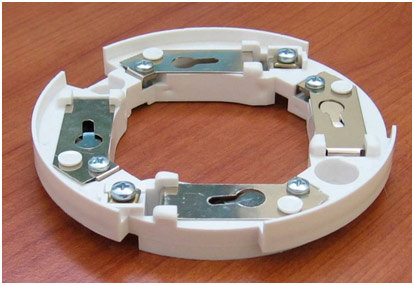

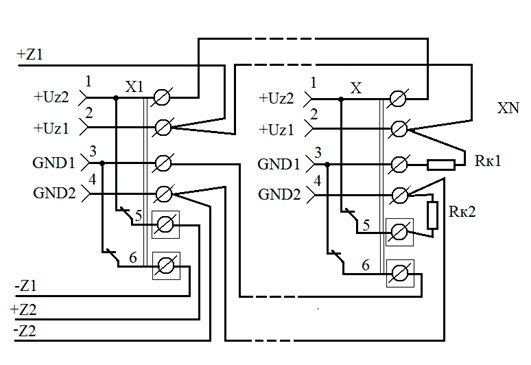

Анализ возможных и необходимых подключений проводников и элементов шлейфа пожарной сигнализации показывает, что наиболее приемлемыми на базовых основаниях извещателей являются винтовые соединители с применением квадратных шайб или квадратных гаек, как это показано правых нижних примерах рис. 5 в первой части этой статьи [6]. Применение таких винтовых соединителей нашло свое отражение в патентах на изобретение UA 85211 [7] и на полезные модели UA 43096 [8], RU 67783 [9], RU 67784 [10] в которых были защищены некоторые варианты таких соединителей. Примеры подобных соединений представлены на рис. 17 и 18. Рис. 17 Рис. 18 В первую очередь эта зависимость определяется организацией шлейфа пожарной сигнализации: 1 – пластина упругого контакта; 2 – отверстие крепления; 3 – изоляционное базовое основание; 4 – отверстие винтового соединителя; 5 – проводник шлейфа или элемента; 6 – элемент упругого соединения с активной частью извещателя; 7 – металлический винт; 8 – квадратная шайба; 9 – шестигранная гайка; 10 – ограничитель металлический или изоляционный; Технические решения по указанным патентам получили практическую реализацию в базах Б102 и Б103 [11] симметричной конструкции с винтовыми контактами. Представлены они соответственно на рис. 19 и 20. Рис. 19 Особенностью базового основания Б102 является то, что в нем реализовано еще два изобретения по патентам Украины UA 83277 [12] и UA 87554 [13], и соответствующим им патентам на изобретения России RU 2317620 [14] и RU 23164941 [15]. Рис. 20 Первое из них позволяет существенно сократить расход цветного металла, применяемого в контактах базы. Второе изобретение позволяет не только сократить вес базы, но и создать новую базу для двухточечных пожарных извещателей серии ИП-2 [16] (см. рис 21). Такие извещатели содержат по два дымовых сенсора, которые располагаются по разные стороны от базы. Центральное отверстие в изоляционном основании базы сделано таким, чтобы позволить беспрепятственно пропускать через него верхний сенсор двухточечного извещателя. Рис. 21 Необходимо отметить, что в базе Б103 используются технические решения по патентам UA43096 и RU67784, с помощью которых обеспечивается качество электрического соединения проводник–контакт. В этой конструкции зажим проводника шлейфа осуществляется между упругим контактом базы и квадратной гайкой. Сама база содержит дополнительные 5-тый, а при необходимости и 6-той винтовые зажимы, которые позволяют исключить соединения проводников и элементов шлейфа скруткой. В конструкторских исполнениях базы Б103 имеются также базы с одним и двумя разрывными контактами. Фрагмент базы Б103 с разрывной цепью между контактами 3 и 6 представлен на рис. 22. Рис. 22 Базовые основания с двумя разрывными контактами могут быть использованы для подключения двухточечных пожарных извещателей ИП-2.4 к двум двухпроводным шлейфам, как этого требовали российские нормативные документы по системам пожарной сигнализации помещений с подвесными потолками. Это же требование осталось и в своде правил СП5.13130 [17]. Пример подключения двухточечных пожарных извещателей ИП-2.4 с гальваническим разделением выходов к двум постояннотоковым шлейфам представлен на рис. 23. При установленной активной части извещателя в базовое основание соответствующие пары контактов 3, 6 и 1, 5 будут замкнуты, а при отключении двухточечного извещателя обе эти пары контактов окажутся разомкнутыми. В обоих шлейфах пожарной сигнализации ППКП должен сформировать сигналы ОБРЫВ ШС (НЕИСПРАВНОСТЬ – без конкретизации вида неисправности), и обобщенный сигнал НЕИСПРАВНОСТЬ. Для выполнения этих условий требуется соблюдать требования, приведенные в эксплуатационной документации на ППКП и извещатель. Рекомендации по соотношению токов в таком шлейфе неоднократно раскрывались и в публикациях в отраслевых СМИ [1, 18, 19]. Рис. 23 Так как оба выхода этого извещателя имеют встроенные ограничители тока, то на каждой базе не требуется устанавливать дополнительный резистор, ограничивающий ток в цепи каждого из выходов этого извещателя. Данное утверждение справедливо для случая, когда ППКП вырабатывает сигнал пожарной тревоги по одному сработавшему извещателю (сенсору) в шлейфе пожарной сигнализации. К недостаткам такого подключения можно отнести то, что на оконечной базе к винтовым контактам 2 и 4 подключается по два проводника: вывод резистора и проводник шлейфа, которые реально могут оказаться разного диаметра. А такие разновеликие диаметры не смогут быть одинаково зажаты между двумя параллельными плоскостями. В этом случае рекомендуется конечные резисторы Rк1 и Rк2 устанавливать в отдельной монтажной коробке, как это представлено на рис. 24, либо использовать для каждого шлейфа свое устройство конечное, например, УК-2 [20] (см. рис. 25). Рис. 24 УК-2 содержит шесть винтовых контактов с квадратными гайками объединенных между собой попарно. Электронный блок этого изделия содержит выпрямитель [21], генератор импульсов [22] и светодиодный индикатор. Рис. 25 Построение двухпроводного шлейфа на дымовых пожарных извещателях, например, ИПД-3.1М [23] на экранированном кабеле осуществляется на базе Б103 по схеме, приведенной на рис. 26. На пятом контакте этой базы приходится уже соединять по три проводника: два проводника шлейфа и вывод резистора или два вывода резисторов и проводник шлейфа. Рис. 26 Такая же проблема, соединения проводников разного диаметра, возникает и на втором контакте при необходимости подключения ВУИ. Чисто теоретически подобная проблема может возникнуть и с четвертым контактом для такого исполнения активной части, в котором ВУИ будет подключаться относительно этой шины питания извещателя. Решение этих проблем может быть найдено при использовании извещателей ИПД-3.1МК [24] с базой Б100В. Эта база симметричной конструкции содержит три пары контактов разного вида:

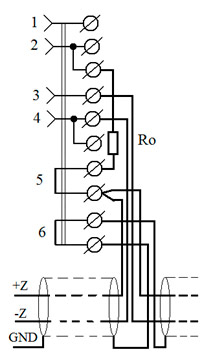

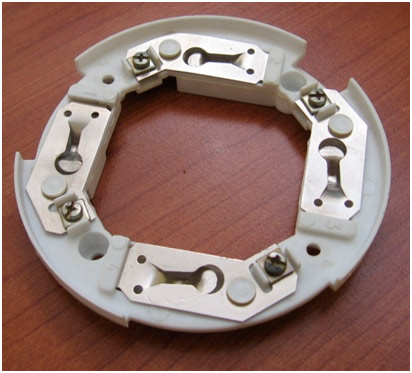

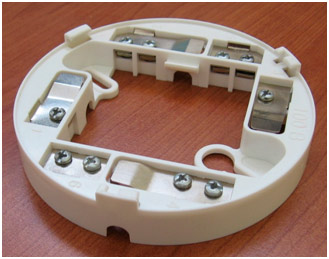

Все винтовые соединители этой базы выполнены с квадратными гайками. А их по парное объединение позволяет обеспечить надежное электрическое соединение проводников различного диаметра в пределах установленных значений для слаботочных цепей. Особенно актуально данное решение проблемы проявляется при использовании негорючих проводников и экранированных кабелей. Фотография базового основания Б100В представлена на рис. 27. Принципиальная схема этой базы приведена на рис. 28. Примеры выполнения соединений экранированными негорючими кабелями и соответствующие им схемы подключения представлены на рис. 29 - 34. Особенностью является то, что к каждому винтовому соединителю можно подключить по два проводника одинакового диаметра.

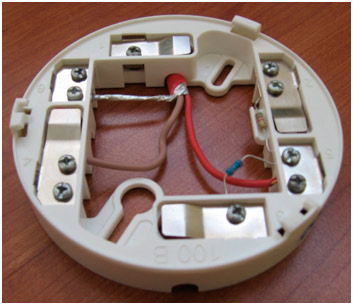

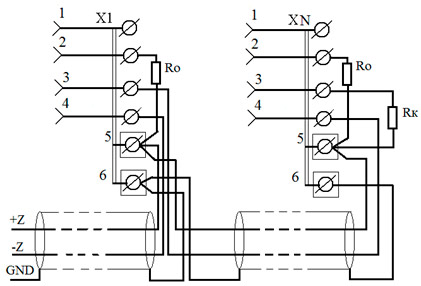

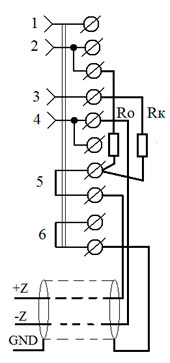

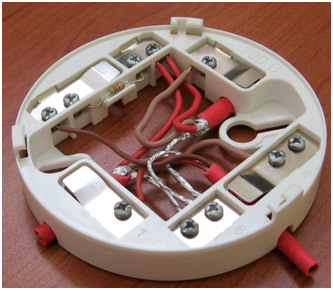

Рис. 27 Рис. 28 На рис. 29 и 30 показано подключение базы Б100В в середине шлейфа. Пара проводников шлейфа +Z одинакового диаметра подключена к одному винтовому контакту группы 5, а вывод токоограничительного резистора Ro подключен к другому винтовому контакту этой же группы.

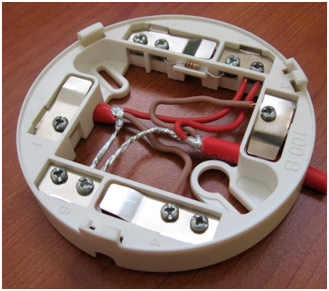

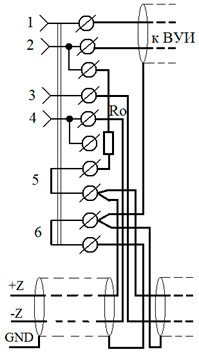

Рис. 29 Рис. 30 Примеры подключения внешнего устройства индикации к базе Б100В приведено на рис. 30 и 31. Здесь рассматривается случай, когда ВУИ подключается между контактами 1 и 2. Но и для варианта, когда ВУИ подключается между 1 и 4 контактами базы все равно обеспечивается условие, что к одному винтовому соединителю подключаются проводники одного и того же диаметра.
Рис. 31 Рис. 32 Подключение проводников и элементов шлейфа на конечной базе представлено на рис. 33 и 34. И здесь соединение выводов резисторов выполнено на одном винтовом соединителе группы 5, а подключение проводника шлейфа сделано на другом соединителе этой же группы.
Рис. 33 Рис. 34 Владимир Баканов – главный конструктор ЧП "Артон" Литература:
|
