Особенности национального отклонения в международном стандарте или требования к ППкП для построения систем оповещения
Владимир БАКАНОВ,
Наверняка не надо никого убеждать в том, что в области пожарной безопасности двойные стандарты – самое последнее дело. Такой подход создает предпосылки не только для коррупционных схем, но и увеличения жертв огненной стихии. Если же говорить про основополагающие стандарты по системам пожарной сигна- лизации и оповещения о пожаре, то их в Украине два: ДСТУ EN 54-1 [1] и ДСТУ ISO 7240-1 [2]. Во вступлении к первому стандарту говорится: «Функция системы выявления пожара заключается в выявлении пожара на самой ранней стадии его возникновения и подачи сигналов и индикации для принятия надлежащих мер. Функция системы сигнализации о пожаре состоит в подаче звуковых и (или) визуальных сигналов оповещения людям, находящимся в здании и которые подвергаются риску в случае пожара. Функции обнаружения пожара и сигнализации о пожаре могут быть объединены в одной системе». А приведенный в этом стандарте пример построения системы пожарной сигнализации можно и нужно рассматривать только как один из множества примеров построения систем пожарной сигнализации и оповещения о пожаре. Из приведенной на рис. 1 блок-схемы и всего текста указанного стандарта невозможно определить, какие компоненты такой системы являются необходимыми (обязательными), а какие вспо- могательными и вовсе необязательными.

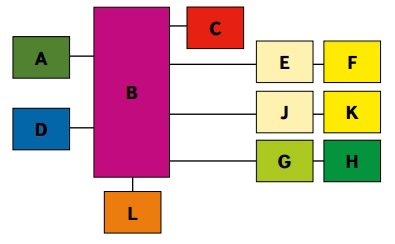

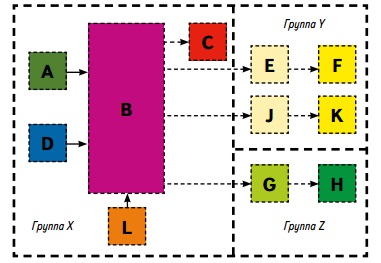

А – пожарный (-ые) извещатель (и); В – пожарный приемно-контрольный прибор; С – пожарный (-ые) оповещатель (и); D – ручной (ые) пожарный (-ые) извещатель (и); E – устройство передачи пожарной тревоги F – пульт централизованного пожарного наблюдения; G – пожарное устройство управления автоматическими средствами противопожарной защиты; H – автоматическое средство противопожарной защиты; J – устройство передачи предупреждения про неисправность; K – пульт приема предупреждения про неисправность; L – оборудование электропитания. Рис.1 В ДСТУ ISO 7240-1:2007 аналогичный рисунок (см. рис. 2) уже не рассматривается как пример, а называется «Система пожарной сигнализации и оповещения», и в нем выделены пунктиром элементы связи и оборудование, которые необя- зательны для построения подобной системы. Кроме того, система разделена на группы:
Важным является также то, что элемент «С» уже не рассматри- вается только как пожарный оповещатель, ему предоставлено не только другое наименование – оборудование оповещения о пожаре, но и раскрыто это оборудование в стандарте отде- льной системой со своей структурой (см. рис. 3). Получается, что система пожарной сигнализации без пожарных оповещателей и без подключения к отдельной системе оповещения о пожаре имеет право на существование. Более того, в обязательном приложении Г строительных норм ДБН В.2.5-56 [3] указана категория помещений, где не требуется система оповещения, – предприятия общественного питания с количеством мест до 50 человек. Для построения систем пожарной сигнализации для таких объектов можно использовать сертифицированный по ДСТУ EN 54-2 [4] прибор приемно-контрольный пожарный (ППКП), у которого вообще не будет выхода управления оповещением. Автору не известны ППКП отечественного производства, которые не имеют такого выхода. Видимо, при проектировании систем пожарной сигнализации для указанной категории помещений проектировщики систем используют самые обычные ППКП, у которых эти выходы не задействуют. Известно, что для построения систем оповещения о пожаре СО3 и выше необходимо использовать речевые системы оповещения. На рынке представлены подобные системы различной мощности в моноблочном исполнении [5], полностью соответствующие действующим в стране стандартам серии ДСТУ EN 54, а также НАПБ А.01.003 [6]. Такие системы (рис. 4) имеют входы автоматического запуска речевого оповещения по заданным алгоритмам по разным зонам оповещения.
Рис.2
С1 – система выявления аварийной ситуации (например, система пожарной сигнализации); С2 – устройство для ручной инициализации тревоги; С3 – оборудование управления и индикации системы звукового оповещения; С4 – громкоговоритель; С5 – устройство светового предупреждения (национальное примечание – под словом «предупреждение» понимается сигнализация); С6 – устройство вибрационного предупреждения; С7 – устройство электропитания. Рис.3 Для автоматического запуска СО3 с учетом очередности оповещения сначала для обслуживающего персонала и потом для всех других достаточно одного сигнала управления от ППКП системы пожарной сигнализации. Для СО4 и СО5 необходимо использовать уже адресные ППКП, как этого и требует п. 6.2.27 ДБН В.2.5-56. Определенный интерес представляет построение объединенных систем пожарной сигнализации и оповещения без применения оборудования для управления и индикации системы звукового оповещения, а только с использованием ППКП и звуковых пожарных оповещателей. Такие системы разрешены для СО1 и СО2. Система вроде бы собирается из сертифицированных компонентов и не должно возникать никаких проблем. Однако, когда на арену выходит 14-я часть европейского документа со своими рекомендациями, то необходимо не упускать из виду, что в нашей стране рекомендации ДСТУ-Н CEN/TS 54-14 [7] являются обязательными в силу национального отклонения к п. 4.1: «Национальное отклонение: Как было указано в Национальном вступлении, требования настоящих Правил являются обязательными для выполнения всеми субъектами хозяйствования независимо от форм собственности и подчиненности».
a) автоматическое обнаружение пожара; b) срабатывание ручных пожарных извещателей; c) звуковая передача оповещения о пожаре; d) передача или прием сигналов к/от устройств ввода/ вывода; e) приведение в действие дополнительного оборудования (см. 6.10). Если в одном корпусе объединено несколько устройств с разными функциями (например, комбинация пожарных из- вещателей и звуковых оповещателей), то в этом корпусе должны быть изолирующие устройства для ограничения влияния единичной неисправности кабеля, как рекомендовано в настоящем разделе. Проектировать шлейфы надо так, чтобы в случае единичной неисправности кабеля вследствие короткого замыкания или обрыва: f) не более 32 устройств были неработоспособными, и g) все устройства, неработоспособные из-за неисправности, находились в одной и той же зоне, и h) все устройства, неработоспособные из-за неисправности, выполняли одинаковую функцию. Система должна быть построена так, чтобы единичная неисправность кабеля в отдельном шлейфе не могла препятствовать: i) включению сигнала оповещения о пожаре на площади, большей допустимой площади для одной зоны пожарной сигнализации, или j) звучанию оповещения о пожаре на площади, большей допустимой площади для одной зоны оповещения, или k) функционированию всех устройств оповещения в здании (т. е., по крайней мере, функционировать должен один пожарный оповещатель)». Имеется также в НАПБ А.01.00 указание, что «выход из строя одного из оповещателей не должен приводить к выводу из строя цепи оповещателей, к которой он подключен» (см. п. 4.2.2).
Рис.4 Эти нормативные ограничения на шлейфы оповещения и подпункт k), в частности, выдвигают не только технические требования к драйверам выходов «Оповещение», но и к их обязательному минимально возможному количеству в ППКП. Параллельное подключение нескольких пожарных оповещателей к одному выходу «Оповещение» как с внутренним, так и с внешним источником электропитания этих оповещателей не решает проблему так как короткое замыкание в цепи таких оповещателей делает их все неработоспособными. Например, прибор, схема электрических соединений которого представлена на рис. 5, имеет только один выход для подключения оповещателей: ОПОВ.
Рис.5

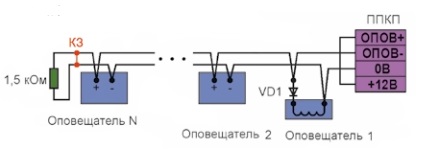

Рис.6 Короткое замыкание в любом месте цепи оповещения (см. рис. 6) делает неработоспособными все N пожарных оповещателей, подключенных к этому единому выходу, т. е. в системе оповещения не остается ни одного оповещателя, который в случае пожарной тревоги смог бы выполнить свою функцию оповещения людей о пожаре. Этот недостаток присущ всем приборам, у которых имеется именно такой один выход управления оповещением. разработчики оборудования, видимо, идут на такие ограничения из-за отсутствия места на электронном блоке прибора, при этом они перекладывают проблему построения систем оповещения на проектные организации. Поэтому главным инженерам проектов необходимо понимать и применять на практике ограничения по применению ППКП с одним выходом на оповещение. Данные приборы вполне можно использовать для пост- роения систем пожарной сигнализации без оповещения или с оповещением СО3 совместно с оборудованием управления и индикации речевого оповещения людей о пожаре. То, что такие ППКП имеют сертификаты соответствия по государственным стандартам по виду продукции, вовсе не означает, что на основе этого оборудования можно создавать системы пожарной сигнализации и оповещения СО1 и СО 2. Получается, что те проектные организации, которые применяют подобное оборудование для построения систем оповещения СО1 и СО 2, нарушают требования государственного стандарта Украины. Выдается ли проектной организацией сертификат проекта на такую систему пожарной сигнализации и оповещения? И как принимаются объекты с такими системами пожарной безопасности – с отклонениями от требований ДСТУ-Н CEN/TS 54-14? Скорее всего, ни разработчики проек- тов, ни лица, принимающие объекты в эксплуатацию, не обращают внимания на все требования, которые предписываются государственным стандартом Украины. Или здесь используются другие схемы, когда все про все знают, но на практике не применяют. Выводы ППКП, имеющие только один выход управления опо- вещением, не могут быть использованы в системах пожарной сигнализации и оповещения СО1 и СО2. Неад- ресные ППКП, имеющие только один выход управления оповещением, могут быть использованы для построения систем пожарной сигнализации и оповещения СО3 толь- ко совместно с оборудованием управления и индикации речевого оповещения людей о пожаре. Для построения систем пожарной сигнализации и опо- вещения СО1 и СО2 могут применяться ППКП, имеющие два и более выходов управления оповещением, которые в широком ассортименте присутствуют на отечественном рынке. При приемке систем пожарной сигнализации и оповеще- ния должны выполняться требования по проверке
