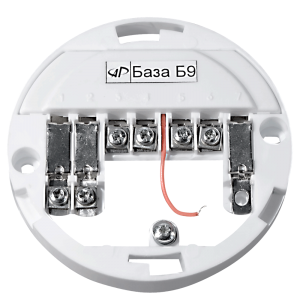

База Б9 предназначена для использования в качестве оконечной базы в четырехпроводном ШС совместно с базами Б3 или Б5 (с НР контактами). База Б9 формирует выходной сигнал с помощью контактов основного реле, управляет работой ВУОС и дополнительно контролирует работоспособность четырёхпроводного ШС. В таком ШС отсутствие напряжения питания из-за обрыва или съёма с базы любого блока электронного приводит к формированию на ППК извещения «Неисправность» по этому ШС.
Реализация различных функций с помощью баз:
База |
Количество контактов |
Наличие ВУОС |
Наличие реле |
Контакты реле |
Подключение |
Б01 |
4 |
- |
- |
- |
2-проводное |
Б1 |
6 |
+ |
- |
- |
2-проводное |
Б2 |
7 |
- |
1 |
НЗ |
4-проводное |
Б3 |
7 |
- |
1 |
НР |
4-проводное |
Б4 |
8 |
+ |
1 |
НЗ |
4-проводное |
Б5 |
8 |
+ |
1 |
НР |
4-проводное |
Б6* |
8 |
- |
2 |
НЗ, НР |
4-проводное |
Б7* |
8 |
- |
2 |
НР, НР |
4-проводное |
Б8* |
9 |
+ |
2 |
НЗ, НР |
4-проводное |
Б9* |
9 |
+ |
2 |
НР, НР |
4-проводное |
*оконечная база
